新型盤扣式腳手架構件詳細參數

　　腳手架是如今建筑施工中已經是一種不可短缺的施工設備，許多人在施工前可能都在考慮使用哪種腳手架產品會好些呢?現在目前建筑工地大多都是使用扣件式鋼管腳手架，但這種腳手架不論是從用量還是搭建速度或是安全系數上來說，都遠遠不如新型的盤扣式腳手架，這種新型腳手架也叫圓盤式腳手架。

　　新型盤扣式多功能腳手架，是繼碗扣式腳手架之后的升級換代產品。橫桿是在鋼管兩端焊接上帶插銷的插頭制成。特殊設計的圓盤及鎖緊結構。整體系統僅需通過插片即可將系統部件搭建并組合起來。多向連接使得系統應用搭建靈活，可形成多種形式的搭建方案，人工搭建效率更高。

　　以下元拓盤扣式腳手架廠家詳細介紹下其構成部件的詳細參數：

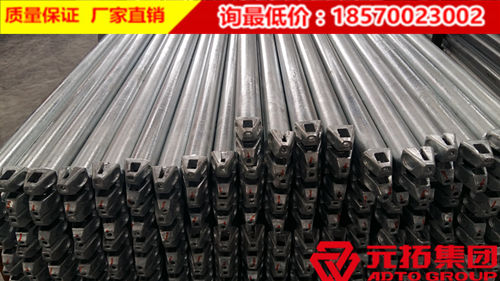

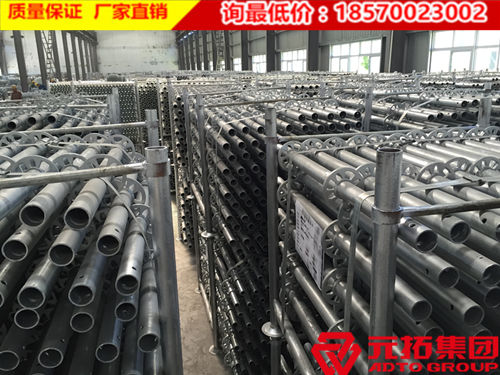

　　一、立桿

　　1. 作用：為整個系統主要支撐受力構件;

　　2.連接方式：外插式將外套筒直接插入立桿內插式直接插入內插管，可用插銷緊固;

　　3.規格：1000mm、 1500mm、2000mm、2500mm、3000mm;

　　4.輪間距：500mm(也可選用600mm系列) ;

　　5.材料：Ø48×3.5mm鋼管，Q235B。

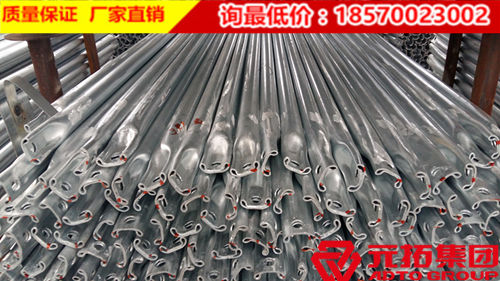

　　二、橫桿

　　1.作用：使立桿間受力平均分布，增強整體穩定性;

　　2.連接方式：橫桿插頭套入扣盤，插入插銷用錘敲緊;

　　3.規格：600mm;900mm;1200mm;1500mm;1800mm;2400mm(特殊尺寸可定做)。

　　三、定位桿

　　1.作用：確保腳手架方正，使水平方向受力平衡，對高層支撐具有穩定作用;

　　2.連接方式：與橫桿相同;

　　3.規格：1200mm×1200mm、 1500mm×1500mm;1800mm×1800mm;1200mm×1500mm;1500mm×1800mm;

　　4.材料：Ø48×3.5mm鋼管，Q235B。

　　四、斜桿

　　1.作用：可承受垂直方向的力，分散荷載，整體穩定;

　　2.連接方式:插頭套入扣盤大孔,敲緊插銷;

　　3.規格：900mm×1000mm、 900mm×1500mm、1200mm×1500mm、 1500mm×2000mm、 1500mm×2500mm;1800mm×2000mm ;1800mm×2500mm;

　　4.材料：Ø48×3.5mm 鋼管,Q235B。

　　五、標準基座

　　主要作用：盤扣內插式基座。

　　六、輔助桿

　　主要作用：盤扣內插式桿件。

　　元拓新型盤扣式腳手架廣泛應用于：一般高架橋等橋梁工程、隧道工程、廠房和大型的建筑工程如高架水塔、發電廠、煉油廠等以及特殊廠房的支撐設計，也適用于過街天橋,跨度棚架，倉儲貨架，煙囪、水塔和室內外裝修，大型演唱會舞臺、背景架、看臺、觀禮臺、造型架、樓梯系統，晚會的舞臺搭設、體育比賽看臺等工程。
