各類腳手架詳解大全

現在的腳手架種類越來越多，每種腳手架的構件、搭建方式、技術要點、適用范圍都會有所不同，有不少腳手架經銷商、租賃商乃至終端買家對各類腳手架都缺乏了解，這對于經銷商、租賃商來說不利于生意的開展，而對于終端買家來說，在選擇和使用過程中也會變得不那么順利，因此以下的各類腳手架相關要點或許會給客戶帶來方便。

盤扣式腳手架

橫桿、斜拉桿與立桿連接，用一把鐵錘敲擊契型銷即可完成搭設與拆除，速度快，功效高。全部桿件系列化、標準化，便于倉儲、運輸和堆放。除搭設一些常規架體外，由于有斜拉桿的連接，盤扣式腳手架還可搭設懸挑結構和跨空結構，此外，盤扣式腳手架還能整體移動、整體吊裝和拆卸。

★技術要點

1、腳手架或模板支撐架應用前必須編制專項施工方案，確保架體穩定。

2、以驗算立桿允許荷載確定搭設尺寸，以60系列重型支撐架為例，步距1.5m、立桿間距1.5m×1.5m，3步架（5m高）極限承載力值834.3kN，單根立桿允許載荷為104kN；5步架（8m高）極限承載力值752.0kN，單根立桿允許載荷為94kN；8步架（12.5m高）極限承載力值759.8kN，單根立桿允許載荷為94kN。

★適用范圍

直徑60系列重型支撐架可廣泛應用于公路、鐵路的跨河橋、跨線橋、高架橋中的現澆蓋梁及箱梁的施工，用作水平模板的承重支撐架。

直徑48系列輕型腳手架適用于直接搭設各類房屋建筑的外墻腳手架；梁板模板支撐架；船舶維修、大壩、核電站施工用的腳手架；各類鋼結構施工現場拼裝的承重架；各類演出用的舞臺架、燈光架、臨時看臺、臨時過街天橋等。

★工程案例

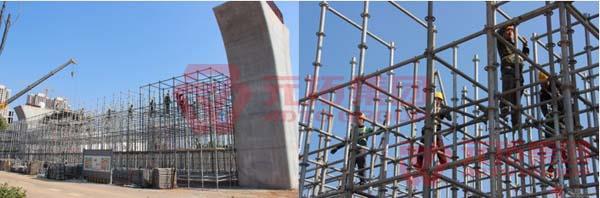

元拓盤扣式腳手架在長沙磁懸浮鐵路工程中的應用

長沙磁懸浮鐵路工程建設、北京第七界花博會展館工程、北京西六環高架橋、京承高速三期高架橋、北京2008奧運會火炬實驗臺、上海F1賽場看臺。

附著升降腳手架

附著升降腳手架只需搭設4~5層的腳手架，隨主體結構施工逐層爬升，也可隨裝修作業逐層下降。附著升降腳手架的基本原理是利用建筑物已澆筑混凝土的承載力將腳手架和專門設計的升降機構分別固定在建筑結構上，當升降時解開腳手架同建筑物的約束而將其固定在升降機構上，通過升降動力設備實現腳手架的升降，升降到位后，再將腳手架固定在建筑物上，解除腳手架同升降機構的約束。如此循環逐層升降。

★技術要點

1、架體高度不應大于5倍樓層高；架體寬度不應大于1.2m；

2、兩提升點直線跨度不應大于8m，曲線或折線不應大于5.4m；

3、架體全高與支承跨度的乘積不應大于110平方米 ；

4、架體懸臂高度不應大于6m和2/5架體高度；

5、每點的額定提升荷載為100kN。

★適用范圍

適用于高層或超高層建筑的結構施工和裝修作業；對于16層以上，結構平面外檐變化較小的高層或超高層建筑施工推廣應用附著升降腳手架；也適用橋梁高墩、特種結構高聳構筑物施工的外腳手架。

★典型工程

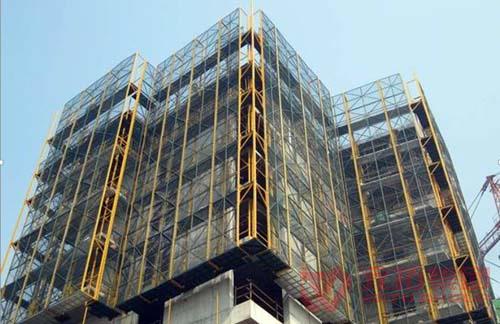

附著升降腳手架在工程中的應用

北京銀泰中心、天津君臨大廈、上海中遠兩灣城、廣州珠江新城等。

門式移動腳手架

門式腳手架主要由主框、橫框、交叉斜撐、腳手板、可調底座等組成。它具有拆裝簡單、承載性能好、使用安全可靠等特點，發展速度很快。門式鋼管腳手架不僅可作為外腳手架，也可作為內腳手架或滿堂腳手架。

★技術要點

1、基礎必須夯實，并宜鋪100mm厚道渣一層，且應做好排水坡，以防積水。

2、從一端開始向另一端搭設，上步腳手架應在下步腳手架搭設完畢后進行。搭設方向與下步相反。

3、應先在端點底座上插入兩榀門架，并隨即裝上交叉桿固定，鎖好鎖片，然后搭設以后的門架，每搭一榀，隨即裝上交叉桿和鎖片。

4、外側應設置剪刀撐，豎向和縱向均應連續設置。

5、必須設置與建筑物可靠的連結，連結件間距橫向不得大于3步架，豎向不得大于3步(腳手架高度〈20m時)、2步(腳手架高度〉20m時)。

★適用范圍

適用于樓宇、廳堂、橋梁、高架橋、隧道等模板內支頂或作飛模支承主架；作高層建筑的內外排柵腳手架；用于機電安裝、船體修造及其它裝修工程的活動工作平臺；利用門式腳手架配上簡易屋架，便可構成臨時工地宿舍、倉庫或工棚；用于搭設臨時的觀禮臺和看臺。

★工程案例

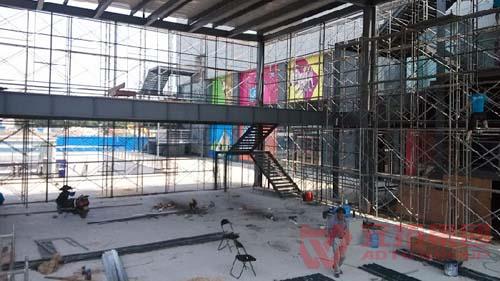

在門式移動腳手架蘇州東吳北路新蘇國際裝修現場應用

哈爾濱福順天天大酒店九號、蘇州東吳北路新蘇國際等。

插接式鋼管腳手架

插接式鋼管腳手架及支撐架適應性強，除搭設一些常規腳手架外，還可搭設懸挑結構、懸跨結構、整體移動、整體吊裝架體等。

★技術要點

1、立桿規格為：直徑48×2.7mm，直徑60×3.2mm，材質Q345B；橫桿規格為：直徑48×2.7mm，材質為Q345B；

2、直徑48立桿套管插接長度不小于150mm，直徑60mm立桿套管插接長度不小于110mm；

3、腳手架安裝后的垂直偏差應控制在3/1000以內；

4、底座絲杠外露尺寸不得大于規定要求；

5、應對節點承載力進行校核，確保節點滿足承載力要求，保證結構安全；

★適用范圍

　　可廣泛應用于建筑結構及市政橋梁工程的腳手架及模板支撐系統、裝修工程及鋼結構安裝工程施工、航空、船舶工業維修，還可作為臨時看臺、臨時人行天橋、臨時大屏幕等臨時設施的支承結構。

★工程案例

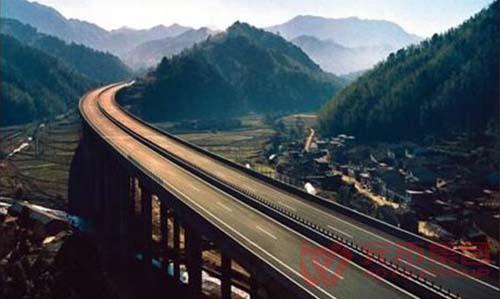

插接式鋼管腳手架曾在不少高速橋梁工程中應用

國家游泳中心鋼結構安裝工程及內外膜結構安裝工程、首都機場T3航站樓裝修工程、中國科技新館鋼結構安裝工程、京承高速15標橋梁工程、北京2008年奧運會五棵松棒球場臨時看臺工程、濟南自行車館鋼結構安裝等。
