碗扣式腳手架搭設規范新要求

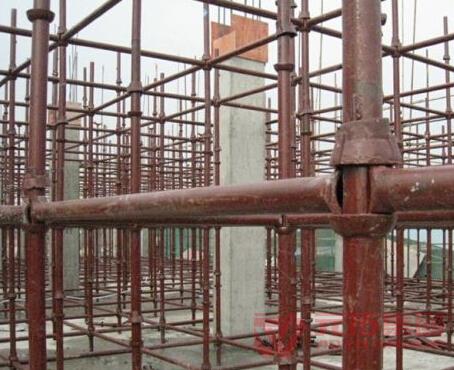

　　碗扣式腳手架由鋼管立桿、橫桿、碗扣接頭等組成。其基本構造和搭設要求與扣件式鋼管腳手架類似，不同之處主要在于碗扣接頭。 碗扣接頭是由上碗扣、下碗扣、橫桿接頭和上碗扣的限位銷等組成。在立桿上焊接下碗扣和上碗扣的限位銷，將上碗扣套入立桿內。在橫桿和斜桿上焊接插頭。組裝時，將橫桿和斜桿插入下碗扣內，壓緊和旋轉上碗扣，利用限位銷固定上碗扣。

　　1、底座和墊板應準確地放置在定位線上;墊板宜采用長度不少于2跨，厚度不小于50mm的木墊板;底座的軸心線應與地面垂直。2、腳手架搭設應按立桿、橫桿、斜桿、連墻件的順序逐層搭設，每次上升高度不大于3m。底層水平框架的縱向直線度應≤L/200;橫桿間水平度應≤L/400。3、腳手架的搭設應分階段進行，階段的撂底高度一般為6 m，搭設后必須經檢查驗收后方可正式投入使用。4、腳手架的搭設應與建筑物的施工同步上升，每次搭設高度必須高于即將施工樓層1.5 m。5、腳手架全高的垂直度應小于L/500;允許偏差應小于100mm。6、腳手架內外側加挑梁時，挑梁范圍內只允許承受人行荷載，嚴禁堆放物料。7、連墻件必須隨架子高度上升及時在規定位置處設置，嚴禁任意拆除。8、 作業層設置應符合下列要求：1 必須滿鋪腳手板，外側應設擋腳板及護身欄桿;2護身欄桿可用橫桿在立桿的0.6m和1.2m的碗扣接頭處搭設兩道;3 作業層下的水平安全網應按<安全技術規范》規定設置。9、采用鋼管扣件作加固件、連墻件、斜撐時應符合《建筑施工扣件式腳手架安全技術規范》JGJ130-2002的有關規定。10、腳手架搭設到頂時，應組織技術、安全、施工人員對整個架體結構進行全面的檢查和驗收，及時解決存在的結構缺陷。
